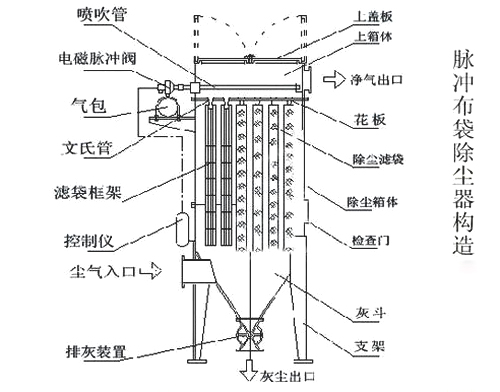

脈沖袋式除塵器的結構圖可以了容易了解它的結構由哪些部分組成：

1、上箱體由除塵布袋、除塵骨架、除塵花板、文氏管、控制儀、檢查門、氣包、除塵箱體組成

2、下箱體由除塵灰斗、支架、排灰裝置

3、脈沖噴吹系統由控制柜、控制閥、脈沖閥、噴吹管組成。 脈沖布袋除塵器的配件應用：

a、控制柜 控制柜分為普通控制柜和PLC控制柜，它們都是脈沖布袋除塵設備的主要控制設備。通過調整它的脈沖周期和脈沖寬度，來保證除塵器的正常運行，其性能好壞直接影響脈沖布袋收塵器的清灰效果和使用。

b、脈沖閥 脈沖閥和電磁閥連用，作為脈沖控制器的執行機構，實現脈沖清灰，使濾袋“zaisheng”，恢復過濾性能。

c、除塵骨架 除塵骨架是脈沖除塵器不可缺少的主要配件之一，它可以可兼容六、八、十、十二、十六、十八、二十、二十四根筋，　除塵骨架在脈沖除塵器中主要起到支撐除塵布袋的作用，被 應用在建筑業以及化工業等等工業場所。

d、除塵布袋 除塵布袋堪稱脈沖除塵器的心臟，一般被稱為過濾塵袋、除塵濾袋、收塵袋、積塵袋、除塵袋、除塵器布袋等。除塵布袋是袋式除塵器運行過程中的關鍵部分，通常圓筒型濾袋垂直地懸掛在除塵器中。

e、卸灰閥 卸灰閥是脈沖布袋除塵設備的排灰裝置，適用于粉狀物料和顆料狀物料。結構緊湊，造型美觀，使用方便。

脈沖袋式除塵器工作原理 　　含塵氣體由進氣口進入灰斗、或通過敞開發蘭口進入濾袋，含塵氣體透過濾袋為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附在濾袋外表面，且不斷增加，使阻力不斷上升，為使設備阻力不超過1200PA，DMC型脈沖布袋除塵器能繼續工作，需定期清灰。清灰是由程序控制器定時順序起動脈沖閥，使包內壓縮空氣(0.5-0.7MPa)由噴吹管孔眼噴出(一次風)，通過誘導數倍于一次風的周圍空氣(二次風)進入濾袋使濾袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，達到清灰的目的。
